Lecția 3: Navigarea în Archicad

3. Vederi model

Urmăriți videoclipul, apoi exersați ajustarea setărilor.

REZUMAT

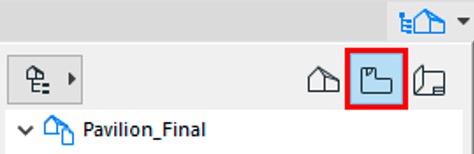

Până acum am utilizat partea Project Map a Navigatorului. Faceți clic pe butonul View Map.

Navigați la Plan Parter.

Există șapte opțiuni principale, care definesc afișajul pentru o vedere salvată (View). Aceste opțiuni pot fi ajustate și ulterior utilizând bara de comenzi rapide.

Scara desenului.

Combinația de layer-e determină ce layer-e sunt afișate sau ascunse pentru View-ul respectiv. În fișierul de training, combinațiile de layer-e au fost configurate și denumite în prealabil.

Afișare structură. Elementele de construcție pot fi afișate în diferite moduri, în funcție de setările lor.

  • Întregul model
  • Fără finisaje
  • Numai miezul
  • Numai miezul elementelor portante

Pen Set. Destinat pentru configurarea culorilor și a grosimilor de linii.

Model View Options. Aceste setări controlează gradul de detaliere și setările de afișaj a elementelor complexe. Aceste combinații au fost configurate și denumite în avans.

Graphic Override, pot colora elementele pe baza anumitor proprietăți și reguli.

Renovation Filter oferă un feedback vizual cu privire la starea fiecărui element într-o anumită etapă a unui proiect de renovare.

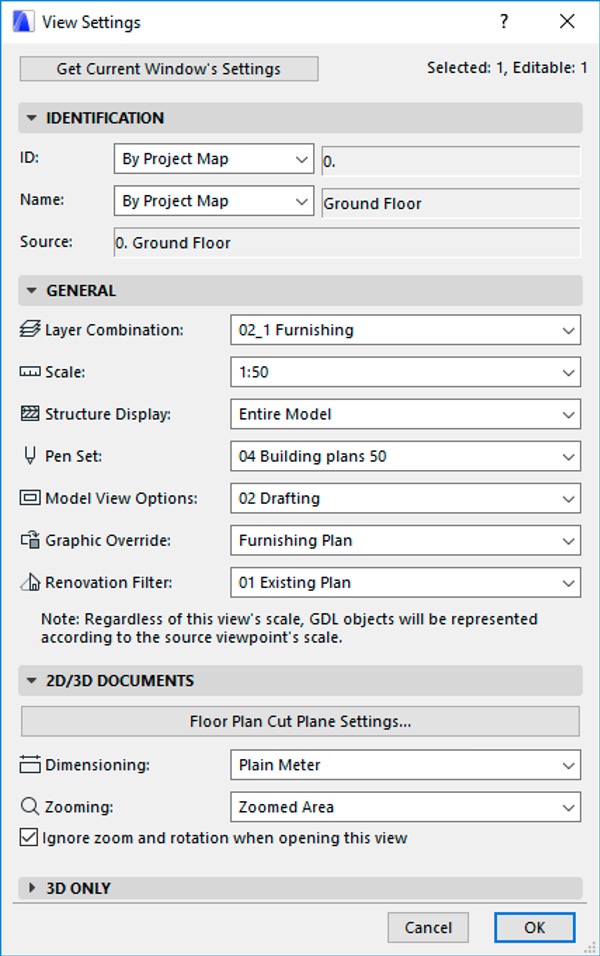

Faceți clic dreapta pe un View și selectați View Setting pentru a vedea toate setările unui view.

SFATURI

Setările pentru vederile salvate sunt aplicate nu numai pe planuri, ci și pe alte vederi, cum ar fi secțiuni, elevații, documente 3D, detalii, etc.
