Lecția 5: Compartimentări interioare

1. Crearea pereților interiori

Urmăriți videoclipul, apoi repetați pașii în Archicad.

REZUMAT

Continuați lucrul dacă aveți deschis fișierul anterior sau descărcați și deschideți fișierul 02_Pavilion.pln.

Pași:

1. Selectați unealta de Perete și activați favoritul Wall 200.

2. Setați metoda de construcție geometrică pe dreptunghiular și poziția liniei de referință să fie la fața exterioară.

3. Plasați peretele la 10.500 mm față de muchia stângă a plăcii și la 3.400 mm de partea de jos a plăcii (X10500+,Y3400+).

4. Definiți dimensiunea peretelui de compartimentare de formă dreptunghiulară X7600 și Y3600.

5. Suspendați grupurile pentru editarea separată a elementelor (ALT + G).

6. Folosind comanda Offset mutați pereții longitudinali spre interior cu 800 mm.

7. Selectați din nou unealta de Perete și alegeți favoritul Wall 100.

8. Alegeți metoda de introducere simplă cu linia de referință centrată.

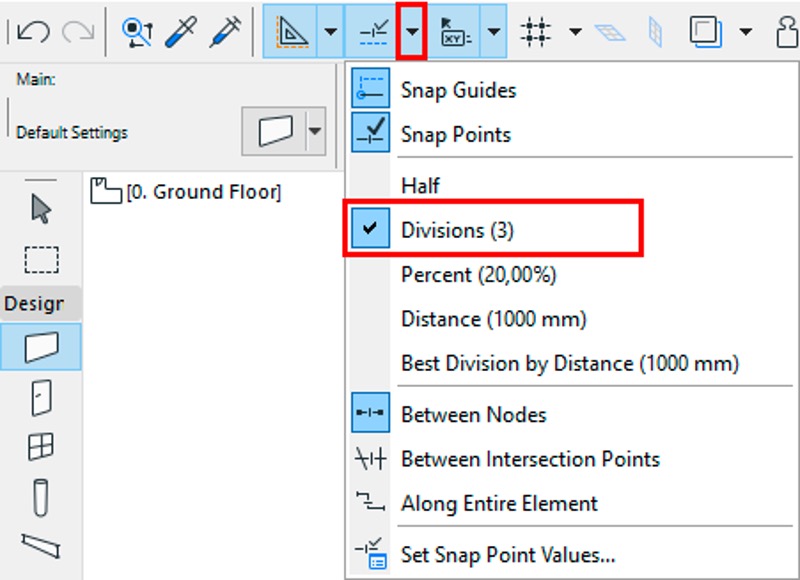

9. Fixați 3 puncte de referință afișând 3 diviziuni a elementelor și plasați pereții la treimile segmentului longitudinal.

10. Ștergeți partea de mijloc a peretelui longitudinal de jos.

SFATURI

Pentru a suspenda grupurile:

  • pictograma Suspend Groups din bara de unelte Standard.
  • comanda Edit > Grouping > Suspend Groups.

Comenzi rapide

  • pentru a altera între unealta de selecție și ultimul instrument utilizat: tasta W
  • ștergeți segmente din elemente liniare sau curbate: fără selecție - CTRL + CLIC sau pictograma Foarfecă.
