Lecția 7: Prezentare

4. Crearea documentelor 3D

Urmăriți videoclipul despre modul în care puteți crea documente 3D, repetați procesul prezentat.

REZUMAT

Documentul 3D este o caracteristică Archicad unică cu ajutorul căruia putem crea perspective sau axonometrii adnotate/cotate. Utilizați vederea 3D a modelului ca bază pentru crearea unui document 3D pe care puteți adăuga cote, etichete și elemente 2D suplimentare.

Pași:

1. Deschideți 3D-01 Document din View Map.

2. Activați unealta de Cote și selectați favoritul Dim (3,0).

3. În paleta de informații, configurați-o după urmează

4. Plasați manual punctele de cotă făcând clic pe punctele pe care doriți să le dimensionați, apoi faceți dublu clic. Utilizați cursorul în forma de ciocan pentru a poziționa liniile de cotă.

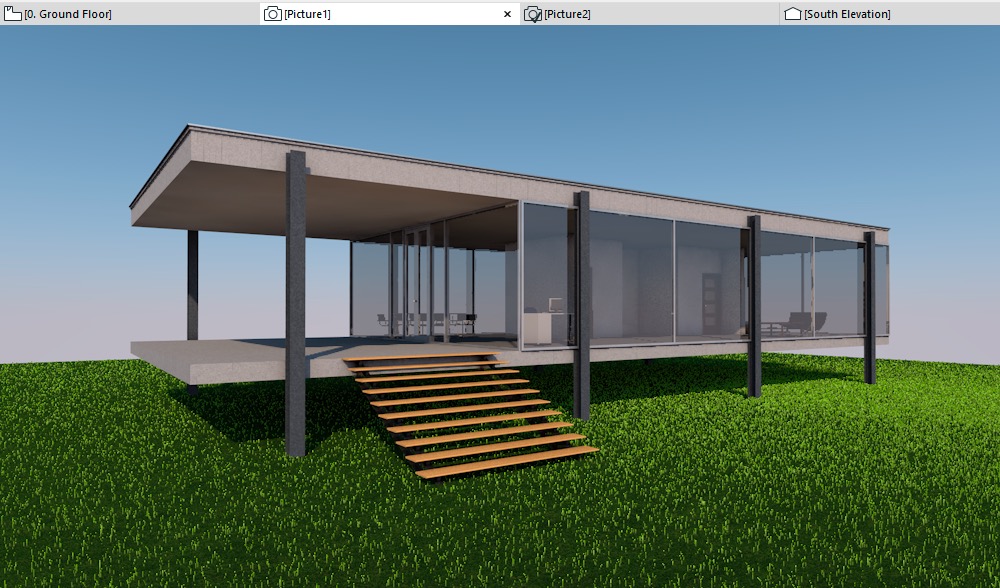

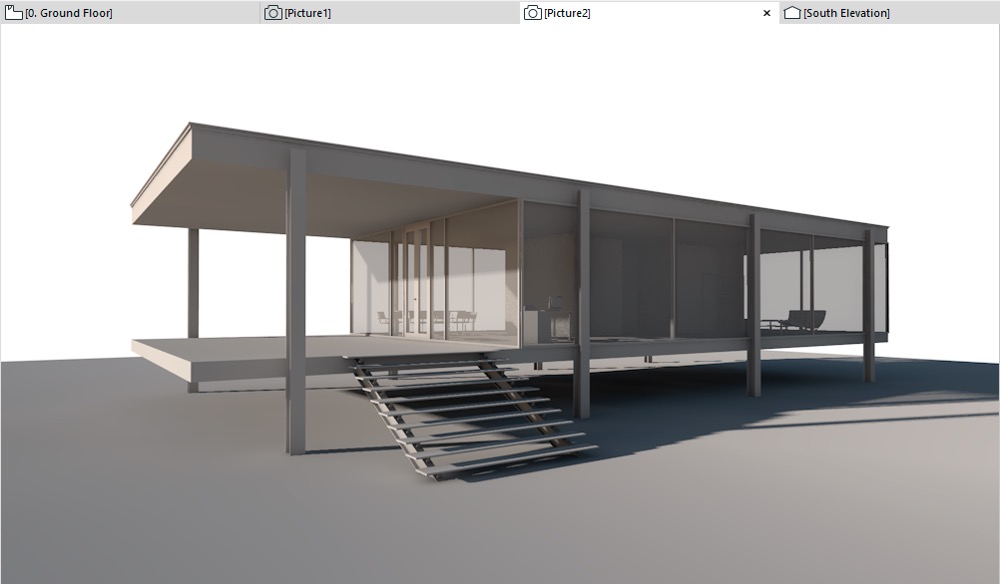

Verificați filele Picture1 și Picture2 (dacă pictograma camerei de pe aceste tab-uri este marcată cu bifă înseamnă că procesul de randare s-a terminat. Deschideți filele pentru a verifica rezultatele.
