MEP Designer - Intuitive MEP powered by BIM
MEP Designer simplifică adoptarea BIM pentru inginerii de instalații, oferind o soluție intuitivă și integrată în Archicad sau disponibilă ca produs independent.
O soluție BIM pentru inginerii de instalații, care oferă instrumente de modelare, documentare și proiectare intuitive.
Soluția MEP Designer integrată în Archicad este disponibilă în planurile de abonament Archicad Collaborate și Archicad Max.
Graphisoft reprezintă un ecosistem de programe care oferă soluții dinamice end-to-end pentru spațiul AEC.
Funcționalități
Cu noul MEP Designer, Graphisoft extinde fluxurile de lucru integrate pentru inginerie. Această soluție permite inginerilor de instalații să proiecteze mai rapid și mai precis într-un mediu BIM nativ, cu instrumente intuitive, analize, calcule și o bibliotecă parametrică bogată. Cel mai important, reunește arhitecții și inginerii într-un spațiu de model comun, eliminând schimburile de fișiere care încetinesc proiectele.
Proiectarea de bază a sistemelor de alimentare cu energie electrică
Modelează și documentează direct în BIM distribuția energiei electrice în clădire, inclusiv tablouri electrice, dispozitive și circuite denumite, precum și setări pentru clasificarea sarcinilor, tipurile de cablare și tensiunea principală de alimentare.
Calcul hidronic și optimizarea dimensionării
Planifică și documentează sistemele de răcire alături de cele de încălzire și ventilație, într-un singur mediu de proiectare a instalațiilor mecanice.
Organizare după sistemul de distribuție

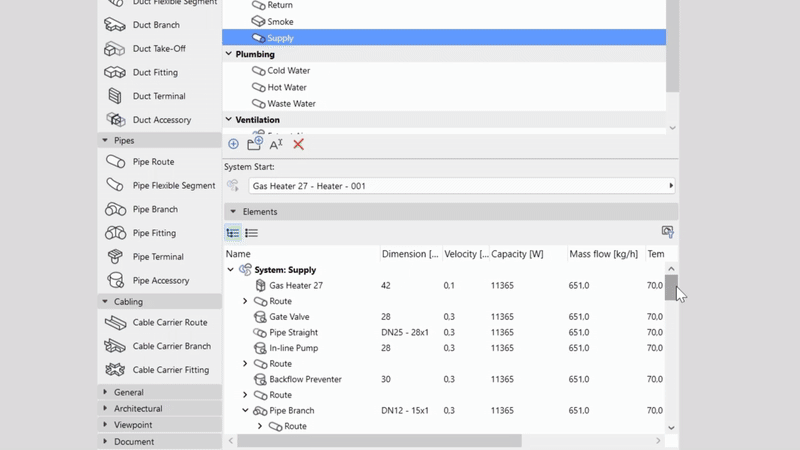

Fereastra de dialog MEP System oferă categorii standardizate, foldere structurate și setări flexibile pentru linii și culori, pentru o vizualizare clară a traseelor în cadrul proiectelor.
Model arhitectural transparent
Vizualizează clar sistemele MEP în context arhitectural cu ajutorul unei suprascrieri grafice gata de utilizare, astfel încât să poți trasa trasee, coordona și lua decizii mai rapid.
Modelare MEP fără efort
Setul de instrumente și interfața dedicate proiectării MEP oferă o experiență de modelare intuitivă. Începe rapid, apoi valorifică funcțiile avansate pentru a finaliza proiectele mai complexe.
Detectarea coliziunilor și verificarea modelului
Evită costurile suplimentare generate de refaceri prin funcția integrată de detectare a coliziunilor, verificările de model (ex. calitatea ventilației pe zone) și integrarea cu platforme de validare precum Solibri. Monitorizează și gestionează problemele prin fluxuri de lucru BCF pentru o coordonare responsabilă a proiectului.
Biblioteci specializate, obiecte personalizabile, interoperabilitate
Accesează vasta bibliotecă parametrică MEP, creează cu ușurință componente MEP personalizate și simboluri 2D/3D, și realizează schimbul de date între platforme fără întreruperi. Beneficiează de suport API și marketplace pentru extensii, asigurând adaptabilitatea la practicile locale și la cerințele în continuă evoluție ale proiectelor.
Flux BIM integrat și colaborare eficientă
Colaborează cu arhitecții și inginerii prin integrarea nativă cu Archicad, fluxuri de lucru eficiente cu hotlink/referințe și funcționalitatea Teamwork bazată pe cloud. Suportul pentru OPEN BIM (IFC) și BCF asigură compatibilitatea cu alte soluții AEC și o predare fluentă a proiectelor.
Calcul automat și optimizare a sistemelor

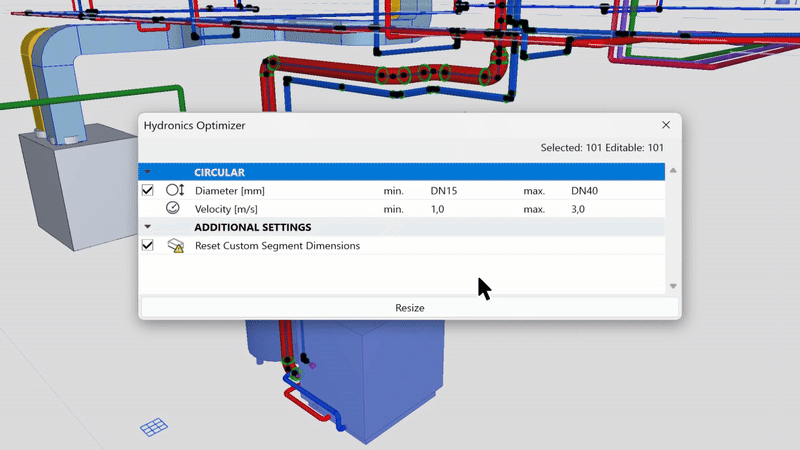

Calculează debitul de aer, parametrii hidraulici (încălzire/răcire) și viteza cu ajutorul instrumentelor integrate — susținute de un browser de sistem în timp real și de optimizatoare automate pentru dimensionarea conductelor și țevilor. Extinde capabilitățile cu module avansate pentru a asigura performanța și conformitatea în toate regiunile.
Documentație și planificare complete
Generează automat planșe, secțiuni, legende, grafice și liste de componente pentru toate elementele MEP — complet personalizabile pentru respectarea standardelor locale. Etichetele, cotele și reprezentările simbolice se actualizează dinamic, asigurând o documentație precisă și livrabile de proiect clare și profesionale.
Mutarea elementelor conectate
Menține conectate sistemele mecanice și sanitare pe măsură ce modelele se modifică. Reconectarea inteligentă reduce corecțiile manuale și asigură o coordonare MEP fiabilă.
Conectarea diferitelor tipuri de sisteme
Conectează trasee din diferite sisteme MEP, precum cele de ape uzate și ventilație, păstrând tipul de sistem al fiecărui element pentru o organizare și calcule corecte.
Îmbunătățiri ale editării grafice
Conexiuni 2D mai rapide între porturi: comută rapid între porturi pentru o trasare precisă a traseelor, apoi utilizează nodurile grafice pentru a ajusta conexiunile și geometria elementelor.
Rotire și inversare liberă
Asigură alinierea corectă a accesoriilor, fitingurilor și elementelor terminale, inclusiv în timpul ajustărilor fine. Funcționează și pentru direcția de curgere.
Control precis al pantelor
Creează și afișează conducte, tubulaturi și jgheaburi de cabluri cu pante flexibile și valori stabilite și utilizează unitățile de măsură cele mai potrivite la trasarea și vizualizarea traseelor.
Repararea conexiunilor întrerupte
Restabilește mai rapid fiabilitatea modelului prin repararea conexiunilor MEP cu un singur clic, identificând și corectând automat conexiunile întrerupte sau deschise, cu mai puține intervenții manuale.
Afișare îmbunătățită a elementelor pe planul de nivel
Schimbă modul de afișare pentru fiecare element, păstrând simbolurile consecvente în diferite vederi și tablouri (schedules).
Afișare schematică standardizată
Schimbă cu ușurință afișarea traseelor și a elementelor MEP pentru a pregăti documentația fără neconcordanțe, utilizând Model View Options.
Îmbunătățiri ale simbolurilor MEP personalizate
Adaptează simbolurile MEP la standardele locale prin dimensiuni editabile și decalaje pe axele X/Y.
Pașii următori
Cât timp pierzi coordonând instalațiile cu echipa de ingineri? Cu MEP Designer, arhitectura și instalațiile se întâlnesc într-un flux BIM unitar, ușor de urmărit și de controlat. Lucrezi cu inginerii direct în același model, fără pierderi de informație și fără interpretări greșite.
Prezentare produs
Solicită o prezentare de la unul dintre experții noștri, pentru a vedea cum MEP Designer îți poate crește productivitatea.
Testează MEP Designer
Completează formularul pentru a solicita acces la versiunea Trial MEP Designer sau pentru a primi mai multe informații.
Solicitare ofertă de preț
Obține o ofertă pentru pachetele MEP Designer sau soluțiile specializate și opțiunile adiționale disponibile.
