Cum simplifică Dandelion lucrul cu norii de puncte în Archicad?
Scanarea 3D poate surprinde o clădire existentă în detaliu impresionant. Dar între norul de puncte rezultat și un model BIM pe care poți începe efectiv să lucrezi, există încă o etapă care poate consuma foarte mult timp.
Dandelion a fost creat tocmai pentru a scurta această etapă.
Scanarea este rapidă. Ce faci după aceea?
În proiectele de renovare, restaurare, releveu sau documentare a clădirilor existente, scanarea laser permite colectarea unei cantități enorme de informație. Rezultatul este un nor format din milioane de puncte. Deci, informația există.
Pentru proiectant începe o etapă de muncă foarte importantă: transformarea informației brute într-o structură BIM utilizabilă. Trebuie identificate spațiile și limitele lor, interpretate nivelurile clădirii, măsurate ușile și ferestrele și reconstruite elementele relevante în mediul de proiectare. Dacă toate acestea sunt realizate predominant manual, avantajul câștigat prin scanarea rapidă a clădirii poate fi diminuat de timpul necesar procesării ulterioare.
Aici intervine Dandelion
Dandelion este o aplicație specializată pentru procesarea norilor de puncte și lucrul cu aceștia în fluxuri BIM.
În loc să folosească norul de puncte doar ca referință vizuală peste care proiectantul reconstruiește manual geometria, Dandelion permite identificarea și transferul către Archicad al informațiilor relevante pentru modelare.
Practic, norul de puncte devine o sursă activă de informații pentru construirea modelului BIM.

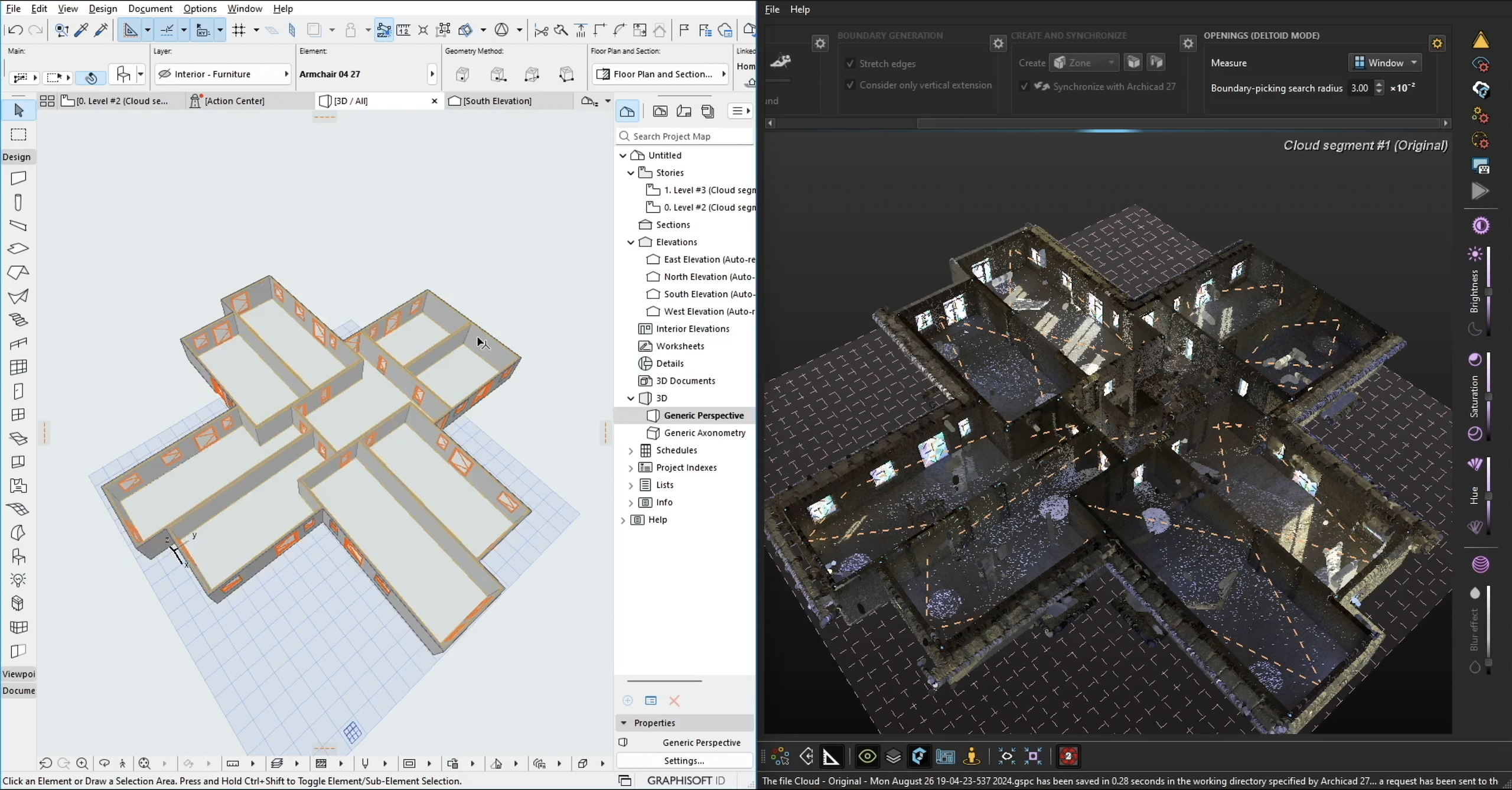

De la informația captată în norul de puncte la un workflow BIM în Archicad.
De la nor de puncte la spații și pereți
Una dintre funcțiile centrale Dandelion este modelarea bazată pe limitele spațiilor.
Aplicația permite identificarea submulțimilor de puncte planare și generarea geometriilor care descriu limitele unui spațiu. Aceste informații sunt apoi transferate către Archicad, unde pot fi convertite în elemente native ale proiectului.
Pentru proiectant, diferența este importantă: în loc să urmărească manual norul de puncte pentru a reconstrui fiecare contur, poate porni de la geometria detectată direct în scanare.
Uși, ferestre și goluri măsurate direct în norul de puncte
Aceeași logică se aplică și golurilor. Dandelion permite măsurarea interactivă a ușilor, ferestrelor și a altor goluri direct în norul de puncte și transmiterea lor către aplicația BIM.
În spatele unei acțiuni aparent simple există un workflow mai complex: Dandelion lucrează cu suprafețele și zonele identificate în norul de puncte, iar add-on-ul Archicad asociază ulterior geometria detectată cu elementele structurale corespunzătoare.
Rezultatul urmărit este simplu: mai puține măsurători și reconstrucții repetitive, mai mult timp pentru proiectarea propriu-zisă.
Nivelurile clădirii pot fi identificate din densitatea punctelor
În cazul clădirilor cu mai multe etaje, stabilirea corectă a înălțimilor de nivel este o altă etapă importantă. Dandelion utilizează o histogramă a elevației, analizând distribuția și densitatea punctelor pe verticală.
Identificarea nivelurilor pe baza histogramei elevației norului de puncte.
Vârfurile relevante pot fi filtrate și selectate, iar elevațiile rezultate pot fi transferate către Archicad ca niveluri de etaj.
Utilizatorul păstrează controlul asupra rezultatului: pragul de detecție poate fi ajustat, iar nivelurile identificate pot fi filtrate și redenumite înainte de transfer. Asta este un exemplu bun pentru filosofia Dandelion: automatizare acolo unde se poate economisi timp, control acolo unde experiența proiectantului rămâne esențială.
Nu ai nevoie întotdeauna de model 3D pentru a obține documentație utilă
Există situații în care obiectivul imediat nu este reconstruirea completă digitală a clădirii.
Dandelion poate genera direct din norul de puncte planșe raster și ortofotoplanuri, cu posibilitatea de a controla secțiunea, intervalul de vizualizare, precizia pixelilor și modul de reprezentare.

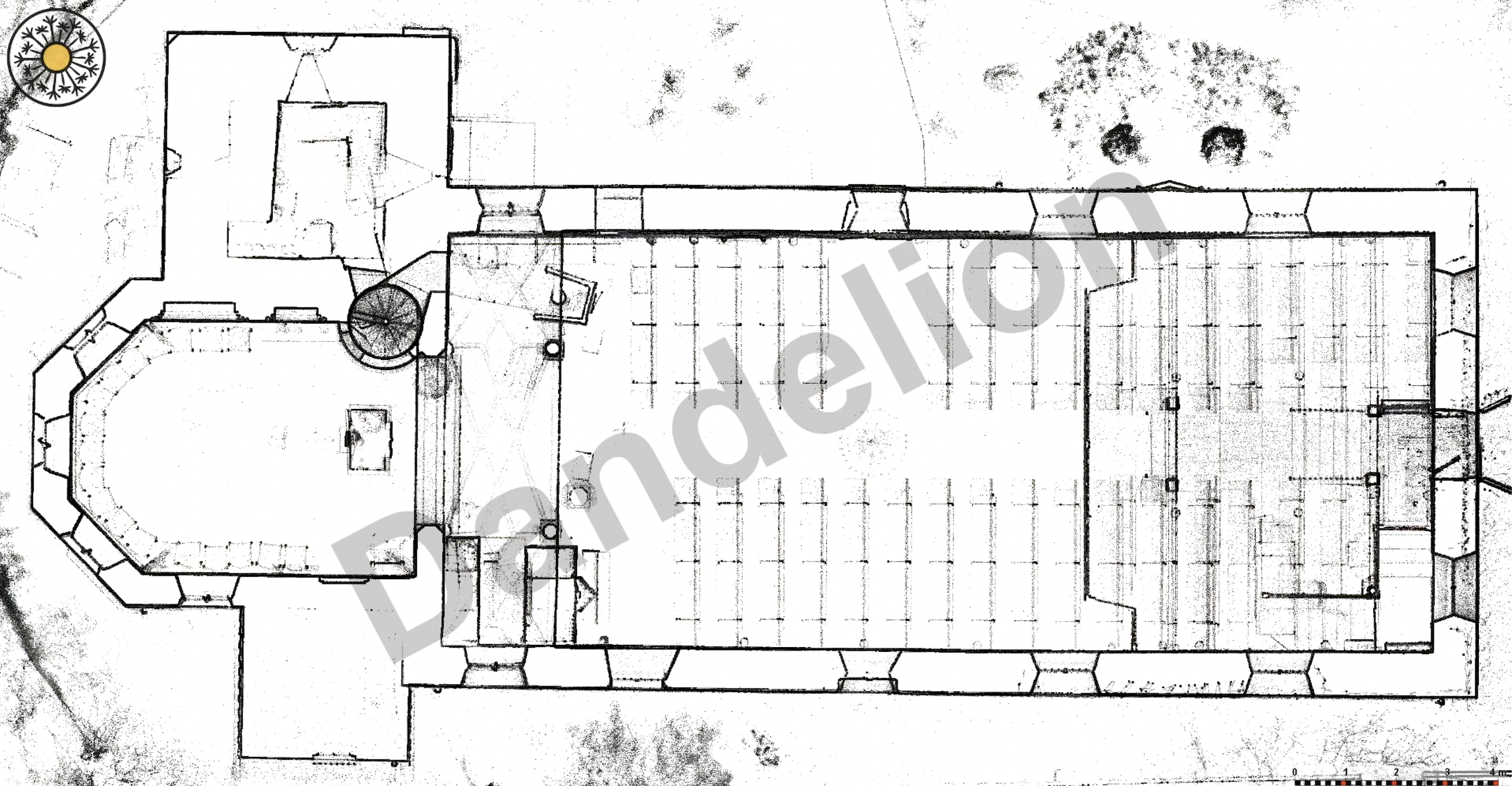

Ortofotoplan generat din norul de puncte cu Dandelion.
Rezultatele pot fi exportate în fișiere PNG sau TIFF, în culorile originale sau în tonuri de gri, iar pentru ortofotoplanuri sunt disponibile mai multe stiluri de vizualizare, inclusiv un mod de tip „X-ray” pentru evidențierea unor structuri.
Astfel, același nor de puncte poate deveni atât bază pentru modelare BIM, cât și sursă pentru documentație 2D imediată.

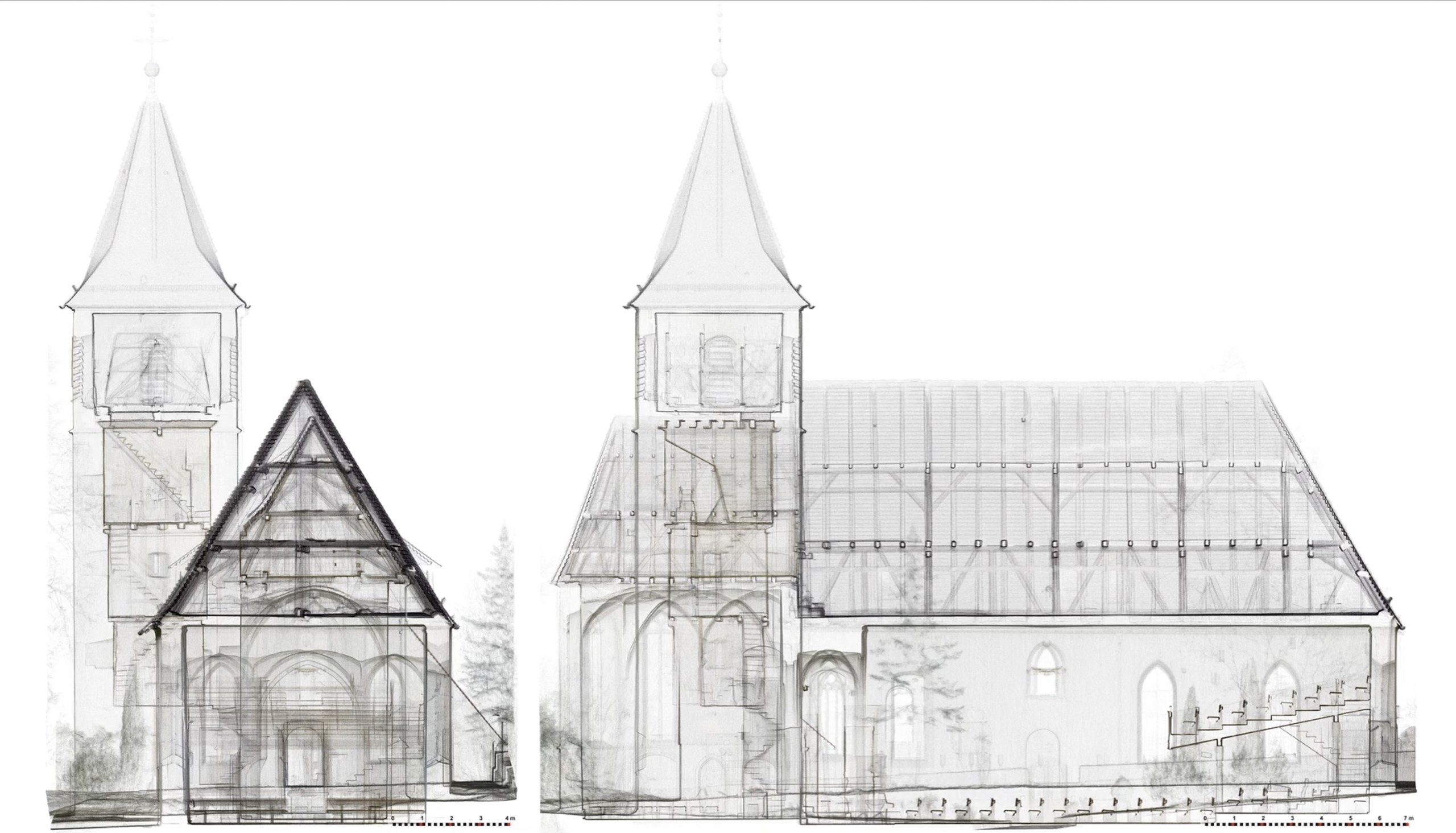

Vizualizare de tip X-ray pentru evidențierea structurilor în ortofotoplan.
Un workflow construit în jurul Archicad
Dandelion interpretează și pregătește informația din norul de puncte, iar Archicad rămâne mediul BIM în care modelul 3D este creat și dezvoltat mai departe.
Viewer-ul 3D Dandelion este conectat în timp real cu aplicația BIM, iar norii de puncte pot fi segmentați ierarhic pentru a izola etaje sau zone relevante și pentru a lucra mai eficient cu proiecte complexe.
În cazul norilor foarte mari, workflow-ul recomandat poate include și o reducere preliminară a densității punctelor înainte de import, tocmai pentru a accelera navigarea și selecția suprafețelor.
Cât valorează timpul dintre scanare și primul model utilizabil?
Aceasta este, de fapt, întrebarea relevantă.
Pentru un birou care lucrează ocazional cu nori de puncte, diferența poate însemna câteva operațiuni repetitive eliminate.
Pentru echipe care realizează frecvent relevee și lucrează pe clădiri existente, efectul se multiplică la fiecare proiect.
Dandelion nu schimbă informația captată de scanner. Schimbă cât de repede poți transforma acea informație în ceva cu care poți proiecta. Iar într-un workflow BIM, acesta este cel mai important câștig.
